18.4.1 Erstellen Logoerkennungsdefinition

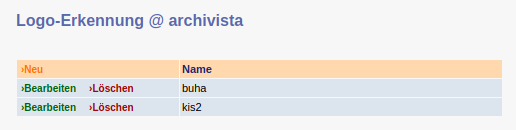

Um eine neue Logoerkennungsdefinition zu erstellen, gehen Sie wie folgt vor: Unter dem Menüpunkt Formularerkennung in WebAdmin finden Sie den Unterpunkt Logoerkennung. Wenn Sie diesen öffnen, erscheint folgendes Bild:

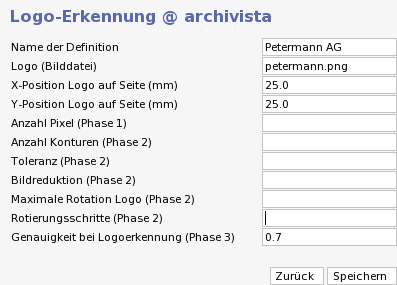

Durch einen Klick auf das Feld Bearbeiten können Sie bereits erstellte Logoerkennungsdefinitionen bearbeiten und durch einen Klick auf das Feld Löschen eben solche löschen. Um eine neue Definition zu erstellen, klicken Sie auf Neu. Daraufhin erscheint folgende Maske auf Ihrem Bildschirm:
Im Folgenden sollen die einzelnen Funktionen beschrieben werden:
- Name der Definition
In diesem Feld geben Sie der Definition einen Namen. Im Beispiel ist es die Petermann AG
- Logo (Bilddatei)
Damit das Logo erkannt werden kann, müssen Sie es als Bilddatei gespeichert haben. Den Dateinamen fügen Sie in dieses Feld ein.
- X-Position Logo auf Seite (mm) und Y-Position Logo auf Seite (mm)
Sie können sich auch hier das Formular als den 4. Quadranten eines kartesischen Koordinatensystems vorstellen, so dass die Breite des Blattes die x-Achse und die Höhe die y-Achse bildet. Der Nullpunkt, also der Punkt von dem aus alle Messungen ausgehen, befindet sich im linken oberen Eck, wo sich die beiden Achsen schneiden. Den jeweiligen Abstand des Logos von diesem Punkt auf der jeweiligen Achse tragen Sie in das jeweilige Feld ein.
- Anzahl Pixel
- Anzahl Konturen
- Toleranz
- Bildreduktion
- Maximale Rotation Logo
- Rotierungsschritte
- Genauigkeit bei Logo
Wie schon unter 18 erwähnt, ist eine genaue Definition des Bereiches, in dem sich die zu erkennende Eigenschaft befindet, unabdingbar. Jedoch ist es wiederum utopisch anzunehmen, dass es möglich sei ein Formular einzuscannen, ohne es dabei leicht zu verschieben. Daher soll eine gewisse Toleranz herrschen. In dieses Feld tragen Sie den Genauigkeitsfaktor ein, wobei der Faktor 1 eine Genauigkeit von 100 Prozent bedeutet. Im obigen Bild ist der Faktor 0.7 eingetragen, der einen guten Mittelwert bildet.
Die Optionen Anzahl Pixel, Anzahl Konturen, Toleranz, Bildreduktion, Maximale Rotation Logo, Rotierungsschritte und Genauigkeit bei Logo sind noch nicht benutzbar.
Nachdem Sie die notwendigen Felder ausgefüllt haben, speichern Sie ihre Einstellungen.
